熱式氣體質量流量計
產品概述
/??product introduction
AL-RS熱式氣體質量流量計由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度，而另一部分用于加熱。前者監控實際過程溫度值；后者維持一恒定溫度值，使其總是高于實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的質量流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的質量流量。
產品簡介
/??product introduction
AL-RSL熱式氣體質量流量計由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度，而另一部分用于加熱。前者監控實際過程溫度值；后者維持一恒定溫度值，使其總是高于實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的質量流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的質量流量。
AL-RSL熱式氣體質量流量計是利用熱傳導原理測量氣體質量流量的儀表。熱式氣體質量流量計的傳感器由兩個基準級熱電阻(鉑RTD)組成。一個是質量速度傳感器T1，一個是測量氣體溫度變化的溫度傳感器T2。當這兩個RTD置于被測氣體中時，其中傳感器T1被加熱到氣體溫度以上的一個恒定的溫差，另一個傳感器T2用于感應被測氣體溫度。隨著氣體質量流速的增加，氣流帶走更多熱量,傳感器T1的溫度下降，要維持T1、T2恒定的溫度差，T1的加熱功率就要增大。根據熱效應的金氏定律,加熱功率P、溫度差△T（T1-T2）與質量流量Q有確定的數學關系式。
AL-RSL熱式氣體質量流量計是利用熱傳導原理測量氣體質量流量的儀表。熱式氣體質量流量計的傳感器由兩個基準級熱電阻(鉑RTD)組成。一個是質量速度傳感器T1，一個是測量氣體溫度變化的溫度傳感器T2。當這兩個RTD置于被測氣體中時，其中傳感器T1被加熱到氣體溫度以上的一個恒定的溫差，另一個傳感器T2用于感應被測氣體溫度。隨著氣體質量流速的增加，氣流帶走更多熱量,傳感器T1的溫度下降，要維持T1、T2恒定的溫度差，T1的加熱功率就要增大。根據熱效應的金氏定律,加熱功率P、溫度差△T（T1-T2）與質量流量Q有確定的數學關系式。
P/△T=K1 K2 f(Q)K3
K1、K2、K3是與氣體物理性質有關的常數。
產品特點
/??product characteristic
●無可動部件、振動影響可忽略；
●直管段要求不高1-2D；
●與介質的溫度、壓力無關；
●專有高溫算法，介質溫度可達+510℃；
●采用高濕算法，實現高精度測量；
●采用穩定性極高的專利技術鉑RTD傳感器；
●采用享有專有技術”平衡結構封裝”,介質溫度自補償；
●專有算法,可實現高線性、高重復性、高精度；
●量程比寬100:1,可據用戶要求可拓展；
●可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s；
●對流量信號鍵入12點動態修正，內置10點修正；
●在線動態校正電流/電壓輸出；
●對粉塵等小顆粒不敏感；
●在線不斷流裝卸，維護方便。
技術參數
/??technical parameters

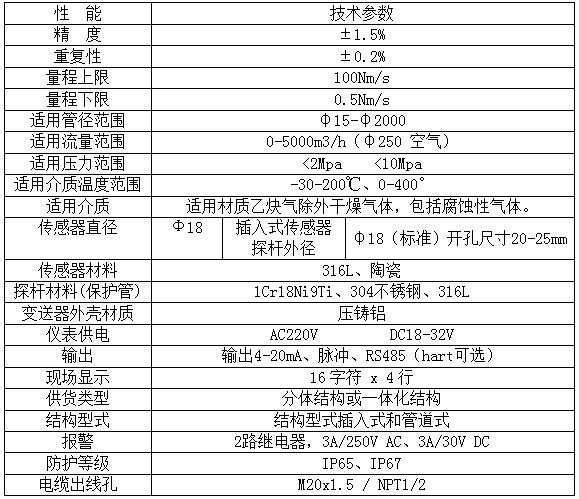

1、技術參數

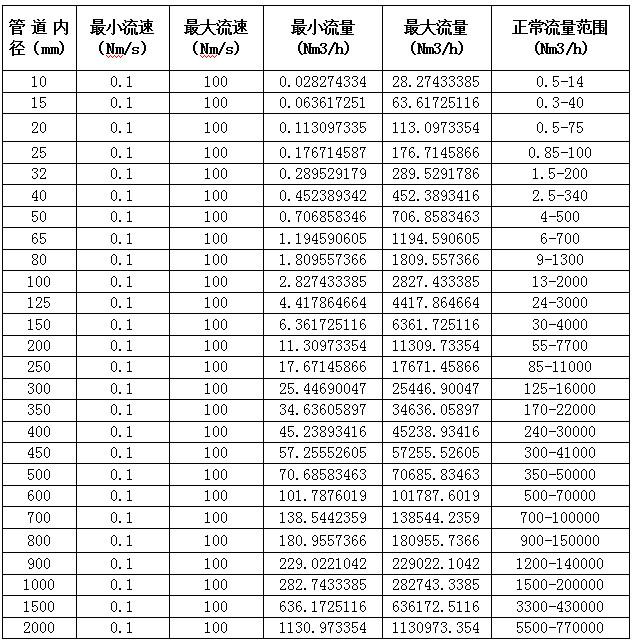

2、流量范圍對照表
2、流量范圍對照表
產品選型
/??product selection| AL-RSL | 熱式氣體質量流量計 | |||||||||
| 公稱通徑 | 圓形管道 | -AI(20)、A(DN25)、B（DN32）、C(DN40)、D(DN50)、E(DN65)、 | ||||||||
| F(DN80)、G(DN100)、H(DN125)、I(DN150)、J(DN200)、K(DN250)、 | ||||||||||
| L(DN300)、M(DN350)、N(DN400)、O(DN450)、P(DN500)、Q(DN600)、 | ||||||||||
| R(DN700)、S(DN800)、T(DN900)、U(DN1000)、 | ||||||||||
| V(DN1200)、W(DN1400)、X(DN1500)、Y(DN1600),如G，表示公稱通徑為DN100。特殊規格或大于DN1600的標明實際口徑。 | ||||||||||
| 矩形管道 | 對應圓形管道公稱通徑表示法，例：長500mm，寬400mm，壁厚4mm的表示為P*N*4 | |||||||||
| 安裝形式 | G | 管道式 | ||||||||
| C | 插入式 | 1 | 螺紋連接 | |||||||
| 2 | 法蘭連接 | |||||||||
| 3 | 在線連接 | |||||||||
| 溫度范圍 | D | -40℃~+100℃ | ||||||||
| E | -40℃~+200℃ | |||||||||
| F | -40℃-+450℃ | |||||||||
| 公稱壓力 | A | 0~0.6Mpa | ||||||||
| B | 0~1Mpa | |||||||||
| C | 0~1.6Mpa | |||||||||
| D | 0~2.5Mpa | |||||||||
| E | 0~4Mpa | |||||||||
| F | 0~6.4Mpa | |||||||||
| G | 0~10Mpa | |||||||||
| H | 0~16Mpa | |||||||||
| 本體材質 | S | 304不銹鋼 | ||||||||
| Q | 316L不銹鋼 | |||||||||
| L | 其他 | |||||||||
| 工藝材質 | 0 | 普通 | ||||||||
| F | 防腐 | |||||||||
| D | 防爆 | |||||||||
| H | 高溫 | |||||||||
| 精度等級 | A | 0.5級 | ||||||||
| B | 1.0級 | |||||||||
| C | 1.5級 | |||||||||
| 信號輸出 | A | 無輸出 | ||||||||
| B | 4-20mA | |||||||||
| C | RS485 MODBUS | |||||||||
| D | HART | |||||||||
| 供電方式 | E | 220V AC | ||||||||
| F | 24V DC | |||||||||

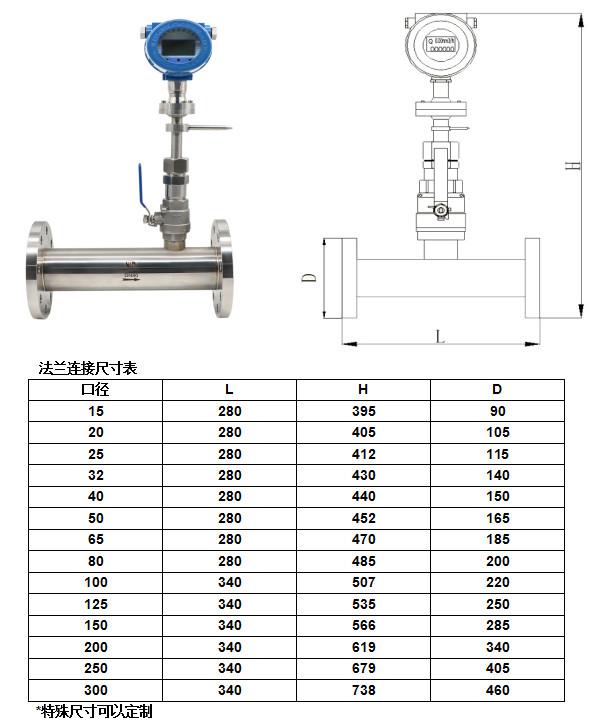

2、外形尺寸
