大口徑V錐流量計

發布時間：2020-07-21

產品概述

/??product introduction

大口徑V錐流量計是一種全新的差壓式流量計量裝置，它以獨特的邊壁逐步收縮節流方式，一改傳統節流裝置的幾乎所有的缺點，是差壓流量計革命性成果。其原理與其他差壓式流量計一樣，是經典的密閉管道中能量守恒原理和流動連續性原理，并具有自整流、自清洗、自保護功能；直管段要求極短，無積污、堵塞，可保持長期穩定性；錐體后端高頻低幅的小噪聲使測量下限相對很低，從而使量程比達15：1；其壓損只及孔板的1/3和文丘里管相似。因此，大口徑V錐流量計可廣泛應用于石油、化工、電力、供熱等國民經濟各領域。

產品特點 技術參數 產品選型

訂購熱線：19962263323

產品簡介

/??product introduction

產品特點

/??product characteristic

●精度高：V錐流量計的精度為測量值為±0.5%，貿易計量級為±0.3%（系統精度需參照應用條侏及二次儀表的精度）；

●重復性好：V錐流量計的重復性很好，為±0.1%；

●量程比寬：V錐流量計的量程較其它類型的差壓流量計大得多，正常情況下為10：1，若有必要不是也可加大。在雷諾數高于8000時輸出信號為線性，若低于8000也可測量，但需對輸出信號根據曲線進行修正；

●直管段要求低：伯努力方程要求受測流體為理想流體，在實際應用中這是根本不可能的，很多情況會造成流體分布不均勻，如彎頭，閥門，縮徑，擴徑，泵，三通等等，對其它儀表而言，這是一個很難解決的問題。

技術參數

/??technical parameters

●測量介質 ：液體、氣體、蒸汽；

●公稱通經 ：DN25mm～DN2000mm；

●公稱壓力：≤16MPa; 最大≤42.0MPa；

●工作溫度：-40℃～600℃；

●環境溫度：-40℃～60℃；

●相對濕度：5%～90%；

●流量計精確度：±0.5%、±1.0%、±1.5%；

●重復性：0.15%、0.33%、0.5%；

●范圍度（量程比）：10：1；

●適用雷諾數 ：8000～1×107；

●結構形式：法蘭連接型、對夾型、特殊（按用戶需求）；

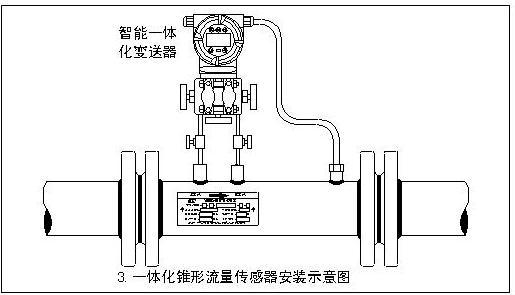

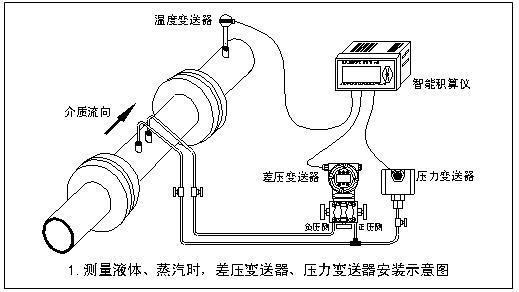

●安裝直管段長度：一般上游1～3D，下游0.5～1D；

●材質 ：碳鋼、SUS304、SUS316L、其它；

●流向：水平、垂直、其它；

●等效直徑比：0.45～0.85。

產品選型

/??product selection

一、選型表

型號	說明
AL-VS	V錐流量計
	代號	口徑
	15~3000	DN15~DN3000mm
			各部件材料材質
		代碼	錐體	鋼管	法蘭
		A	SS304	20#	20#
		B	SS304	15CrMo	15CrMo
		C	SS304	SS304	20#
		D	SS304	SS304	SS304
		E	SS316L	SS304	SS304
		G	SS316L	SS316L	SS316L
		#	其它材質
			代號	介質
			1	液體
			2	氣體
			3	蒸汽
			4	高溫介質
				代號	補償形式
				P	不帶壓力、溫度補償
				Q	帶壓力、溫度補償輸出
				代號	連接形式
				L	螺紋連接（適用于小口徑）
				W	法蘭連接
					代號	壓力等級
					0	0.25MPa
					1	0.6 MPa
					2	1.0 MPa
					3	1.6 MPa
					4	2.5 MPa
					5	4.0 MPa
					6	6.3 MPa
