渦輪流量計
產品概述
/??product introductionLWGY型渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。LWGY型渦輪流量計廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和輕質成品油等液體的流量。
產品簡介
/??product introduction產品特點
/??product characteristic
●高精度，一般可達±1%、±0.5%，最高可達±0.2%；
●輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
●可獲得很高的頻率信號（3～4kHz），信號分辨力強；
●范圍度款，中大口徑可達1:20，小口徑為1:10；
●結構緊湊輕巧，安裝維護方便，流通能力大；
●適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
●專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;
●可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；
●重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度， 在貿易結算中是優先選用的流量計。

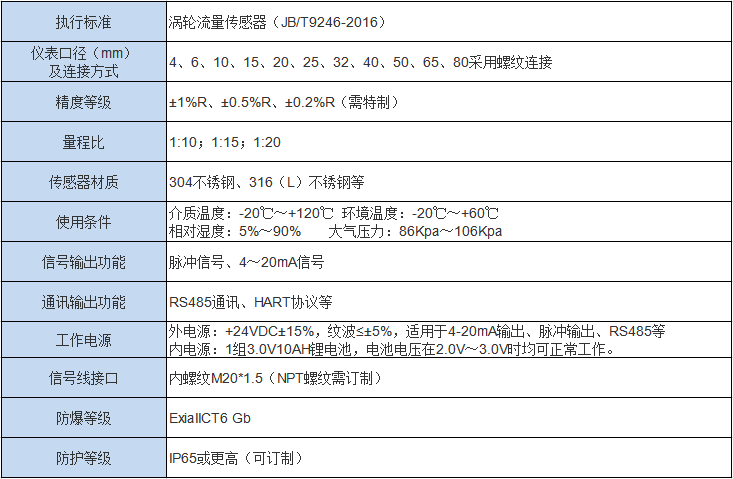

技術參數
/??technical parameters

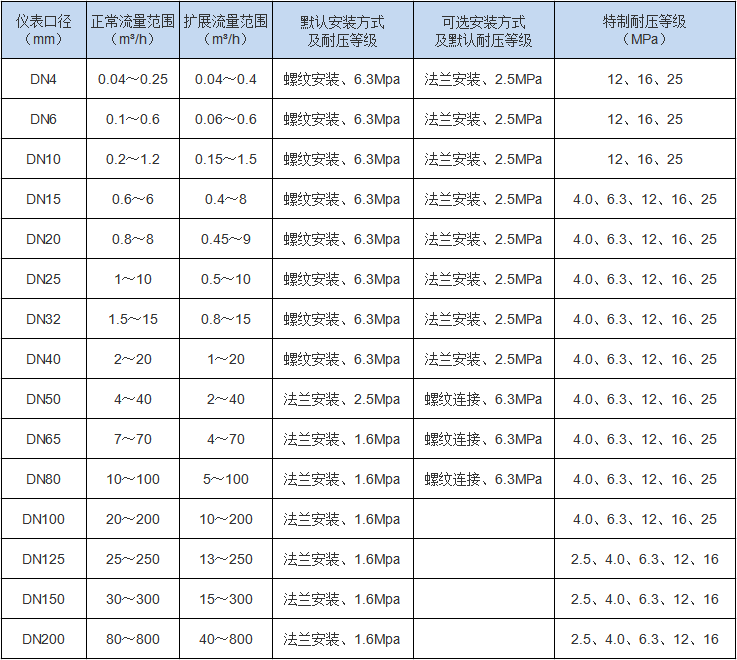

2、流量范圍
產品選型
/??product selection| 型號 | 說明 | |||
| AL-LWGY | 渦輪流量儀表 | |||
| 規格代號 | G | 傳感器 | ||
| Q | 氣體 | |||
| Y | 液體 | |||
| 公稱通徑 | -2 | 2mm(管螺紋G3/8″) | ||
| -4 | 4mm(管螺紋G1/2″) | |||
| -6 | 6mm(管螺紋G1/2″) | |||
| -10 | 10mm(管螺紋G1/2″) | |||
| -15 | 15mm(法蘭型或者管螺紋連接G1″) | |||
| -25 | 25mm(法蘭型或者管螺紋連接G11/4″) | |||
| -32 | 32mm（法蘭型或者管螺紋連接） | |||
| -40 | 40mm(法蘭型或者管螺紋連接) | |||
| -50 | 50mm(法蘭型) | |||
| -65 | 65mm（法蘭型） | |||
| -80 | 80mm(法蘭型) | |||
| -100 | 100mm(法蘭型) | |||
| -125 | 125mm(法蘭型) | |||
| -150 | 150mm(法蘭型) | |||
| -200 | 200mm(法蘭型或者插入式) | |||
| -250 | 250mm(法蘭型或者插入式) | |||
| -300 | 300mm(法蘭型或者插入式) | |||
| 精度等級 | A | 精度1％ | ||
| B | 精度0.5％ | |||
| C | 精度0.2％ | |||
| 信號輸出 | M | 一體化液晶顯示并帶4~20mA電流輸出 | ||
| J | 配套流量積算儀分體顯示 | |||
| S | 配套流量積算儀分體顯示并輸出4~20mA | |||
| I | 4~20mA電流輸出 | |||
| T | 一體化液晶顯示（鋰電池供電） | |||
| P | 脈沖輸出 | |||
| 公稱壓力 | C1 | PN1.6MPa | ||
| C2 | PN2.5MPa | |||
| C3 | PN4.0MPa | |||
| C4 | PN6.3MPa | |||
| C5 | PN16MPa | |||
| C6 | PN25MPa | |||
| C7 | PN40MPa | |||
| 防爆要求 | /NE | 不防爆 | ||
| /EX | 防爆等級dⅡBT4 | |||
| 溫度要求 | /NE | 常溫 | ||
| /HE | 120℃≥高溫≥150℃ | |||
| 其它要求 | /□ | 在訂貨時注明 | ||
