超聲波液位計
產品概述
/??product introduction
超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，包絡電路，轉換成處理器可識別的電信號，處理器記錄下超聲波發射和接收之間的時間，從而計算出傳感器到被測物體的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
產品簡介
/??product introduction產品特點
/??product characteristic
●精度高，液位精度達到0.3％，能夠抗各種干擾波。
●儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
●采用表面貼裝技術，提高儀器可靠性。
●自動功率調整、增益控制、溫度補償。
●超聲波液位計是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。
●采用新型的波形計算技術，提高儀表的測量精度。
●具有干擾回波的抑止功能保證測量數據的真實。
●16位D/A轉換，提高電流輸出的精度和分辯率。
●傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。
●多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。

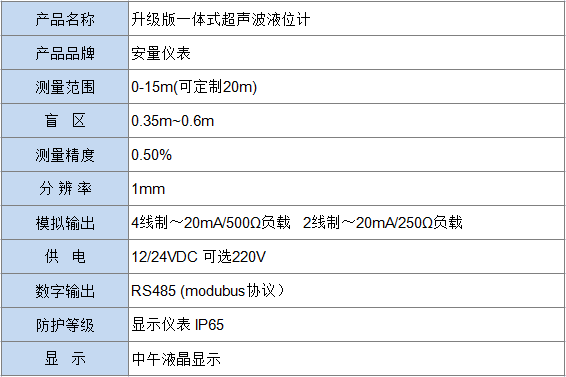

技術參數
/??technical parameters
產品選型
/??product selection

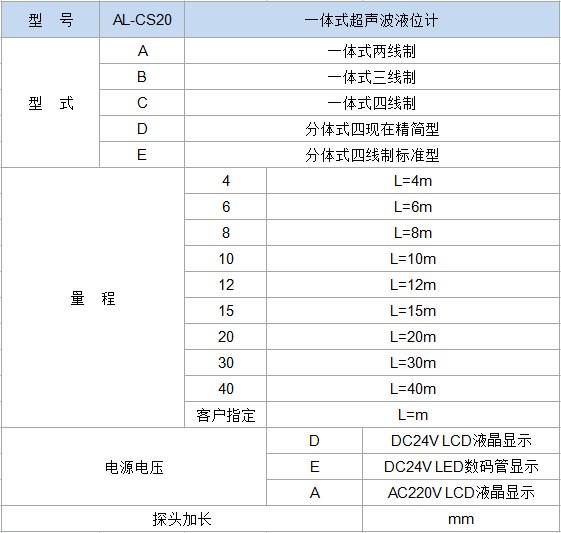

一、產品選型
二、安裝說明：
利用傳感器上的螺紋安裝，并注意以下幾點：
1、傳感器和高物位之間距離應大于盲區（空距≥高物位+盲區）同時要保證傳感器軸線應垂直于被測物面。 盲區即傳感器到測量液（物）面小距離，在這一區間內儀表無法正常工作，一般取值小量程設30cm～60cm之間，大量程設60～100cm之間。
2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
3、由于傳感器發射角的存在，在安裝時傳感器與器壁應保持一定的距離L。測量固體物料時傳感器應避開下料口。（參考值L≥0.12 x量程）
4、在測量范圍內不要有容易引起干擾信號的障礙物，如人梯、橫梁、檢修通道等。
