防爆超聲波液位計
產品概述
/??product introduction防爆超聲波液位計可采用二線制或四線制技術，二線制為：供電與信號輸出共用；四線制為：當采用交流220V供電時，或者當采用直流24V供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4～20mA模擬量信號遠傳，高低位開關量輸出。
產品簡介
/??product introduction產品特點
/??product characteristic
●非接觸測量，壽命長；
●采用壓鑄鋁合金防水、防爆外殼;防護等級IP67；
●采用壓鑄鋁合金防水、防爆外殼;防護等級IP67；
●可顯示液位、距離、回波波形、歷史曲線；
●自帶4～20mA電流模擬、液位模擬等功能；
●所有輸入、輸出線都有過壓、過流保護；
●提供報警電流輸出，可防止液位進入盲區或超出量程；
●內部集成溫度傳感器，實時對聲速進行溫度補償；
●自動檢測現場電氣干優，并進行千擾抑制；
●自動檢測現場電氣干優，并進行千擾抑制；
●自帶按鍵，可現場進行參數設置;也可通過RS48S進行遠程參數設置；
●可選擇中、英文顯示.也可選擇米、英尺；
技術參數
/??technical parameters
●測量范圍：0～15m（根據實測量程選定）
●盲 區：0.45m～0.6m
●測距精度：0.2%（標準條件）
●測距分辨率：1mm
●壓 力：常壓
●儀表顯示：自帶LCD顯示
●模擬輸出：4～20mA
●供電電壓：DC24V或AC220V
●環境溫度：－20～60℃
●防護等級：IP65
產品選型
/??product selection

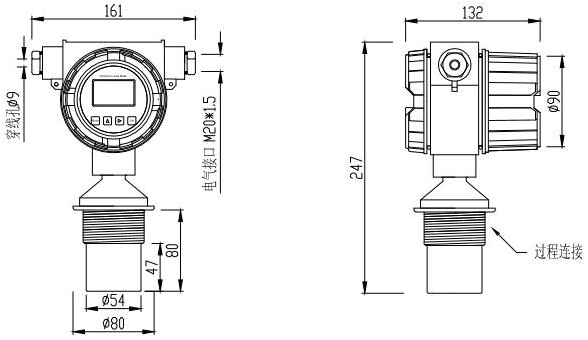

一、防爆超聲波液位計安裝
二、防爆超聲波液位計安裝
二、防爆超聲波液位計安裝
1、安裝原則
●探頭發射面到最低液位的距離，應小于選購儀表的量程。
●探頭發射面到最高液位的距離，應大于選購儀表的盲區。
●探頭的發射面應該與液體表面保持平行。
●探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
●若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。
●若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底，管徑大于100mm，管底留孔保持延伸管內液面與罐內等高。
2、安裝注意事項
●儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
●電線、電纜保護管，要注意密封防止積水。
●儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
●儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
