磁性浮球液位計
產品概述
/??product introduction
磁性浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。磁性浮球液位計適用于煉油、化工、造紙、食品和制藥等行業，也可適用污水處理及各類敞口或帶壓容器內介質液位的測量，對于地下貯槽和高層水箱的液位測量尤為理想。
產品簡介
/??product introduction
磁性浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。磁性浮球液位計適用于煉油、化工、造紙、食品和制藥等行業，也可適用污水處理及各類敞口或帶壓容器內介質液位的測量，對于地下貯槽和高層水箱的液位測量尤為理想。
產品特點
/??product characteristic
●安裝方便，結構簡單；
●性能可靠，耐腐蝕、防爆；
●可就地按鍵調整最程和零點；
●智能電子部件由一塊主機板和一塊液晶屏組成；
●智能電子部件由一塊主機板和一塊液晶屏組成；
●在采用HART協議的分散控制系統中同主機進行雙向通訊；
●帶有EEPROM，不因斷電丟失數據；
●可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改。

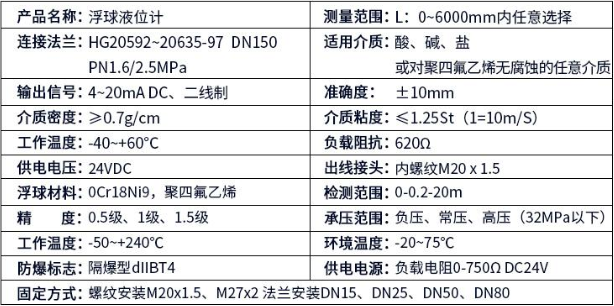

技術參數
/??technical parameters
產品選型
/??product selection
一、選型表
| 型 號 | 規 格 | 表 示 內 容 | ||
| AL-UQZ | 磁浮球液位變送器 | |||
| 1 | 頂置式 | |||
| 2 | 側側式 | |||
| 3 | 側底式 | |||
| 4 | 支架式 | |||
| H | 測量范圍H | |||
| * | 引頸長度(選01型時請注明) | |||
| AL-UQZ | □ | □ | □ | |

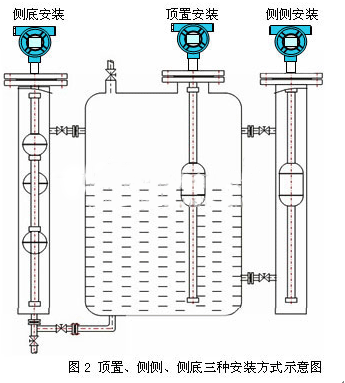

二、四種安裝方式
A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

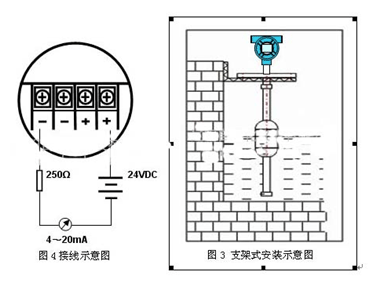

三、接線方式： (見圖4)
