威力巴流量計安裝使用要求及注意事項
發布時間：2020-09-26 08:39:56編輯：安量儀表瀏覽:
威力巴流量計是根據差壓式工作原理、插入式安裝方法設計的流量傳感器。結構特點：科學的橫面形狀、獨特的抗堵設計、傳感器表面粗糙處理和防淤槽。
一、威力巴流量計安裝使用要求
插入式流量計是較為常用的一種流量計安裝方式，現場使用單位可能會因為管道過大，或者因為管道在高空不便安裝從來會選擇插入式流量計，來減少安裝或者檢修的難度。而插入式流量計具有代表性的就是阿牛巴流量計和威力巴流量計。雖然插入式巴類流量計安裝較為簡單，但是安裝過程中也是有很多細節需要去注意的，下面安量儀表小編就給大家說下插入式巴類流量計在安裝過程中需要注意那些。
二、威力巴流量計安裝和使用事項：
1、如果測量了液體；它應安裝在管道連接下方160°范圍內。測量氣體時，將其安裝在輸送管道上方160°區域；測量蒸汽時，威力巴安裝在管道下方。此外，威力巴可安裝在水平管道周圍360°的任何內容方位，并可根據管徑和介質條件選擇單側支撐?！?/div>
2、當管道的上游和下游中間管段不夠長時，威力巴流量計應安裝在立管后直徑的2倍處。
3、測量氣體和蒸汽時，測量誤差會受到水溫和壓差的影響，因此應考慮補償?！ ?/div>
4、當使用每個威力巴探頭時，需要根據流體條件分析壓差、壓力、強度和剛度，然后根據計算的壓差選擇液位計的范圍?！ ?/div>
5、注意檢查威力巴流量計閥體是否變形，檢查管道、填料函和接頭是否泄漏或堵塞。取壓管道可以用麻繩疏通，設備的法蘭墊需要更換。
6、當壓力管泄漏時，探針的高壓平衡區域會受到影響，因此雜質中進入取壓孔的顆粒會減少。當管道口關閉時，顆粒可能由于接頭布朗運動而進入取壓管，因此探頭可以經常清洗。
三、威力巴基本安裝方式及所需直管段

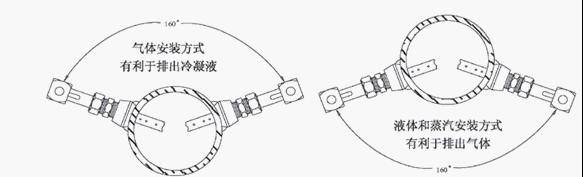

1、水平管道基本安裝方式
對于水平管道，測量氣體時推薦安裝在管道上方160度范圍內，尤其對于有大量水粉的氣體時，我們只推薦這樣安裝；
測量液體時推薦安裝在管道下方160度范圍內，尤其對于含有大量氣體的液體時，我們只推薦這樣安裝；
但有一點要注意，對于那些極易氣化的液體，如液態的烯烴類介質，安裝時插入方向同氣體，在管道上方。
測量蒸汽時我們只推薦傳感器安裝在管道下方160度內，并且要使傳感器處于整個測量裝置的高點

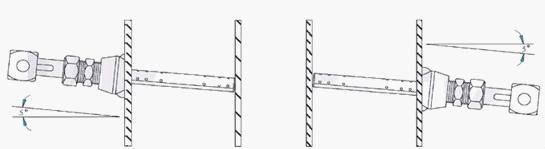

2、垂直管道基本安裝方式
對于垂直管道，理論上可以在360度內安裝。對于含有大量水分的濕氣體，推薦傳感器安裝時向上傾斜5度，如左圖所示。
對于含有大量氣體的液體，推薦傳感器安裝時向下傾斜5度，如右圖所示。對于蒸汽，推薦傳感器安裝時下傾斜5度，如右圖，且傳感器應該處于整個測量系統中的高點。
3.、威力巴安裝所需直管段

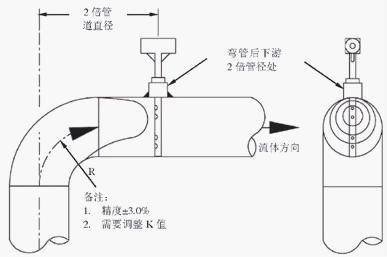

小直管段要求—彎管后2D安裝如圖所示。
當管道上、下游的直管段不夠長時，我們推薦在彎管后2倍管道內徑處安裝威力巴，因在彎管后的流體剖面較復雜，需將流體系數K做適當?shù)恼{(diào)整。調整K系數后，測量精度為±3%，重復精度為±0.3%。
