導波雷達物位計安裝要求及指導說明
發布時間：2020-08-05 08:37:25編輯：安量儀表瀏覽:
導波雷達物位計的微波脈沖沿著一根纜、棒或包含一根棒的同軸套管運行，接觸到被測介質后，微波脈沖被反射回來，并被電子部件接收，并分析計算其運行時間。微處理器識別物位回波，分析計算后將它轉換成物位信號給出。由于測量原理簡單，可以不帶料調整，從而節省了大量調試費用。測量纜或棒可以截短，使之更加適應現場的應用。導波雷達物位計是一種常見的物位儀表，應用范圍廣泛，應用安裝的時候要遵循一定的要求。無論是纜式或桿式若想儀表工作正常，過程連接表面應為金屬。當儀表裝在塑料罐上時，若罐頂也是塑料或其它非導電材質時，儀表需要配金屬法蘭，若采用螺紋連接，需配一塊金屬板。儀表探頭至罐壁的距離建議為罐直徑的1/6－1/4（至少大于300mm，混凝土罐至少400mm）選擇探頭長度時，注意探頭底部距罐底約大于30mm。下面安量儀表小編給大家介紹導波雷達物位計安裝要求就說明，希望給廣大用戶及網友有所參考及幫助。
一、導波雷達物位計安裝前準備
1、確保在過程連接的正下方?jīng)]有任何干擾體存在。否則將導致測量錯誤；
2、預留足夠的安裝空間；
4、避免強烈震動的安裝場合；
3、避免對信號轉換器的強烈日照，如有必要，安裝防護罩；
5、可以在同一容器上安裝多臺導波雷達物位計。
二、導波雷達物位計安裝指導
在整個量程內確保纜或桿不要接觸到內部障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。另外須注意纜或桿不得與加料料流相交。必要時，須在空罐時進行“虛假回波學習”。安裝儀表時還要注意：最高料位不得進入儀表的測量盲區，儀表距罐壁必須保持一定的距離，儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用的是壓鑄鋁材質。防爆型儀表安裝在有防爆要求的場合時，儀表必須接大地。
三、導波雷達物位計安裝說明

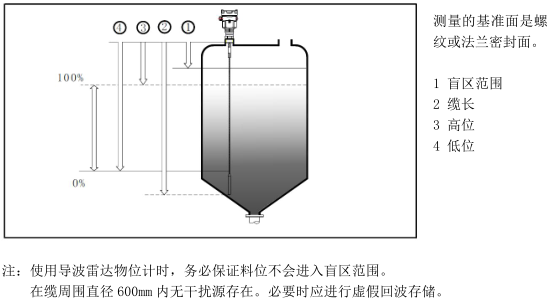

1、安裝圖例
2、安裝位置
A、盡量遠離出料口和進料口；
B、儀表與管壁要保持一定的距離；
C、建議安裝在罐體直徑的 1/4…1/6 處；
D、探頭距離罐壁最小距離不小于300mm；
E、探頭距罐內障礙物最小距離不小于300mm；
F、安裝儀表時要盡可能的使纜繩(棒)與被測介質表面保持垂直；
G、在防爆區域內安裝的儀表必須符合國家防爆危險區的安裝規定。
