電磁流量計接線方式圖
發布時間：2020-08-14 08:47:24編輯：安量儀表瀏覽:
電磁流量計選型的正確與否是保證用好電磁流量計的前提條件。但電磁流量計的正確接線也是至關重要的。因為有的客戶在安裝好電磁流量計之后并沒有正常工作，認為電磁流量計是壞的有質量問題，其實不然，有的時候就會因為接線錯誤這個簡單的問題導致流量計不能正常工作。下面安量儀表小編為大家介紹電磁流量計接線方式圖以及電磁流量計如何接線，希望給大家提供參考及幫助
一、分體式電磁流量計接線

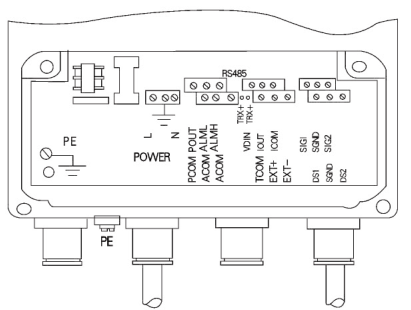

1、分體式電磁流量計端子接線

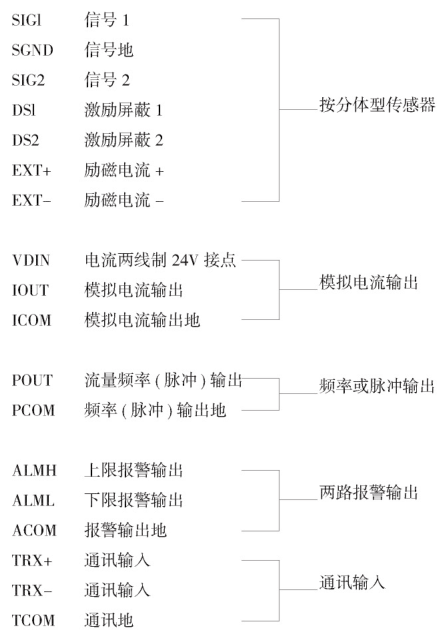

2、分體式電磁流量計接線端標示含義

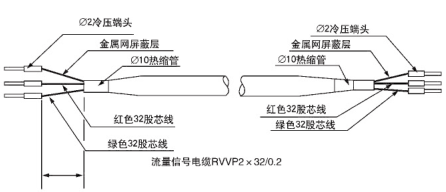

3、分體式電磁流量計信號線的處理與標示
二、一體式電磁流量計接線

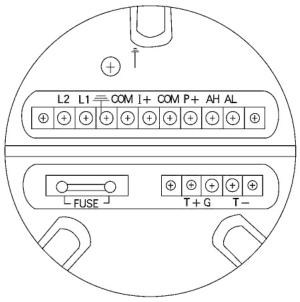

1、一體式電磁流量計端子接線與標示

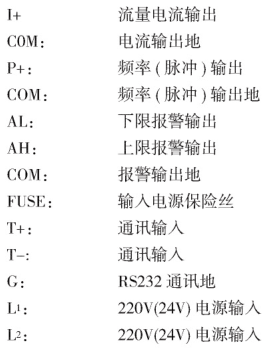

2、一體式電磁流量計各接線端子標示含義

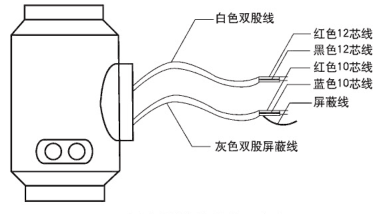

3、一體式電磁流量計信號線的處理與標示
