電接點壓力表分類與使用接線
發布時間：2020-09-27 09:08:47編輯：安量儀表瀏覽:
電接點壓力表不僅具有設計新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外,而且又具有測控并茂、安裝簡單、維護量小等優點,因此,它是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。為滿足被測對象的各異(有耐震或耐腐蝕及防爆等要求)，可選用符合要求的耐震電接點壓力表或耐腐蝕電接點壓力表及防爆電接點壓力表等。
一電接點壓力表分類
普通型電接點壓力表：適于測量對銅合金、鐵無腐蝕作用的氣體及液體的壓力。
防腐型電接點壓力表：主要測壓元件及儀表外殼均采用不銹鋼材料設計,適于測量腐蝕性較強的氣體及液體的壓力。
耐震型電接點壓力表：通過對表體內充油,利用液體阻尼確保無振動顯示,適用于測量介質強烈脈動及環境震動較大的場所。
防爆型電接點壓力表：適用于環境有爆炸性混合物的危險場所。
二、電接點壓力表應用
電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力，儀表經與相應的電氣器件配套使用，可對被測壓力系統實現自動控制和發信(報警)的目的。
三、電接點壓力表工作原理
電接點壓力表由測量系統、指示系統、磁動電接點裝置、外殼、調整裝置和接線盒等組成。其工作原理是基于測量系統中的彈簧管在被測物質的壓力作用下，迫使彈簧管之末端產生相應的彈性形變—位移，借助拉桿經齒輪傳動并予放大，由固定于齒輪軸上的指示指針逐將被測值在度盤上指示出來。同時，當其與設定指針上的觸頭相接觸的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
四、電接點壓力表主要技術參數
1、儀表外徑：60、100、150
2、指示精度：1.6%
3、設定精度：4%
4、接點數量：2
5、最大工作電壓：AC 380V或DC 220V
6、最大電流：1A
7、觸頭功率：30VA
8、連接螺紋：M20*1.5或約定的特殊要求
9、玻璃：安全防爆玻璃、普通玻璃
10、刻度盤：白底黑字
11、防護等級：IP65

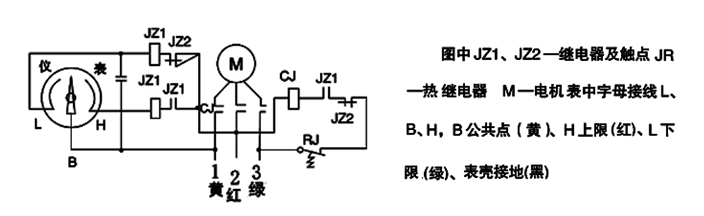

五、電氣電路連接示意圖
