渦街流量計因其無可動部件，結構牢固簡單，不易堵，不易卡，不易結垢，耐高溫和高壓，廣泛用于測量蒸汽、氣體、液體的流量，是應用廣泛的流量計之一，為了長期保證渦街流量計的測量精度，正確安裝渦街流量計是重要基礎。接下來安量儀表小孩來詳細解說，如何正確安裝渦街流量計及其要求。希望對大家有所幫助。
一、渦街流量計安裝地點選擇
1、環境溫度:渦街流量計的工作環境溫度不低于-40℃,不高于+55℃,如受到生產設備的熱幅射時,應采取隔熱和通風措施。
2、環境空氣:避免將渦街流量計安裝在含腐蝕性氣體的環境中，如只能安裝在含腐蝕性氣體的環境中,則需提供充分的排風措施。
3、機械振動和沖擊:渦街流量計的結構是堅固的,不會因振動而損傷,但振動會產生干擾信號,若管道上的振動和沖擊強烈,而介質流速又低，則可能導致干擾信號大于流量信號,造成示值誤差。因此,流量計應當盡可能安裝在振動和沖擊小的場所,安裝位置在5～20Hｚ的振動頻率下,要求振動加速度不大于1ｇ,否則應采取減振措施。例如,在流量計安裝處振源來向的管道上加裝固定支撐,并安裝防振墊等措施。（特別注意:在空壓機出口處振動較強,不能安裝流量計,應安裝在儲氣罐之后。）
4、渦街流量計安裝地點周圍應有充裕的空間，安裝在高處的流量計應盡量有工作平臺,以便于安裝和維修。此外,為了維修檢查方便,附近應有可供測量儀器用的交流220Ｖ電源插座。
5、渦街流量計最好安裝在室內,必須安裝在室外時,應有防曬和防潮措施.
6、渦街流量計安裝地點應遠離大功率電機,變頻器,大功率變壓器和無線電收發機,否則,有可能造成儀表不能正常工作.
二、渦街流量計對安裝管道的要求
1、渦街流量計上游側和下游側必須要有足夠長的同徑直管段。長度應符合下表的要求。

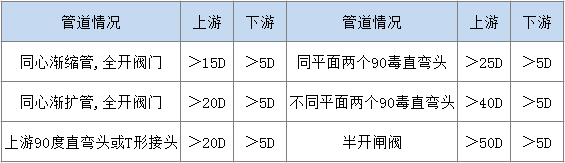

①法蘭卡裝式(法蘭連接式)渦街流量計直管段

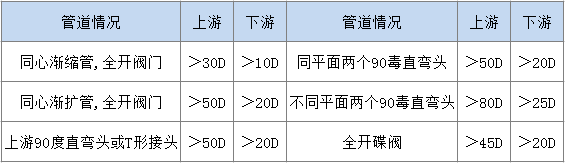

②插入式流量計直管段
2、在規定的直管段長度內,管道入流段與出流段目測應是平直的。為保證被測介質滿管,流量計應盡量避免安裝在調節閥、半開閘閥的下游。一般情況下不在擴大管后安裝流量變送器。
3、渦街流量計可垂直、水平或其它任何角度進行安裝,將流量計安裝在垂直或傾斜管道上時,
流體流向應是自下而上的。
4、需要在渦街流量計附近裝設取壓或測溫點時,取壓點應在流量計后3D以外,測溫點應在流量計5D以外。
5、為方便檢修渦街流量計,強烈建議安裝旁通管.在需清洗的管道上或所安裝流量計的管道不能斷流的情況下,就必須安裝旁通管道。
