正確安裝渦街流量計及其注意事項
發布時間：2020-10-26 09:49:20編輯：安量儀表瀏覽:
渦街流量計因其無可動部件，結構牢固簡單，不易堵，不易卡，不易結垢，耐高溫和高壓，廣泛用于測量蒸汽、氣體、液體的流量，是應用廣泛的流量計之一，為了長期保證渦街流量計的測量精度，正確安裝渦街流量計是重要基礎。接下來安量儀表小編來詳細解說，如何正確安裝渦街流量計及其注意事項。
一、渦街流量計安裝環境要求
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4、渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5、渦街流量計最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內，詳細見圖（四）。
6、渦街流量計安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
二、渦街流量計管道安裝要求

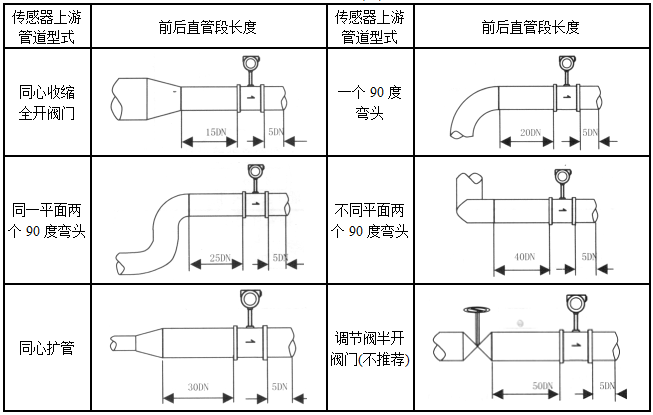

1、渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。
2、渦街流量計上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db，上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
3、渦街流量計與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4、測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6～8D處。
5、渦街流量計在在管道上可以水平、垂直或傾斜安裝。
6、測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動。

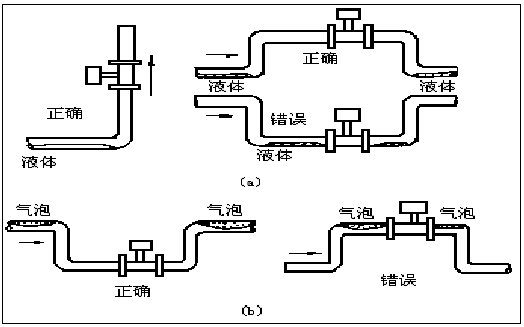

7、測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處。
8、測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
三、渦街流量計注意事項
1、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
2、渦街流量計可以測量液體、氣體和蒸汽，但不同介質之間不通用；同種介質又分為低溫、高溫和特高溫三種規格，不同溫度之間也不通用。
3、當測量液體時必須保證管道內充滿液體，因此介質流向應是自下而上的。
4、當測量液體時必須保證管道內充滿液體，因此介質流向應是自下而上的。
5、渦街流量計應盡量避免安裝在架空較長的管道上，由于管道的下垂容易造成流量計與法蘭間的密封泄漏。若必須安裝時，須在流量計的上下游2D處分別設置管道支撐點。
6、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
7、渦街流量計可以測量液體、氣體和蒸汽，但不同介質之間不通用；同種介質又分為低溫、高溫和特高溫三種規格，不同溫度之間也不通用。
8、防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所，傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
