防腐型液體渦輪流量計與顯示儀表配套組成渦輪流量計??蓽y量液體的瞬時流量和累計體積總量,也可以對液體定量控制。傳感器具有精度高壽命長操作維護簡單等特點,被廣泛用于工礦、石油、化工、冶金、電廠等行業。傳感器全部采用非金屬材料,測量較強腐蝕性液體尤為適用。是測量腐蝕性液體的理想儀表。防腐型液體渦輪流量計適用于無纖維、顆粒等雜質的液體?!?/div>
被測液體流經傳感器時,傳感器內葉輪借助于液體的動能而旋轉。此時葉輪葉片使檢出裝置中的磁路磁阻發生周周期性變化,因而在檢出線圈兩端感應出與流量成正比的電脈沖信號,經前置放大器放大后送至顯示儀表。
每臺傳感器的儀表系數由江蘇安量儀表有限公司填寫在檢定證書中。出廠時K值已設入配套的顯示儀表中,可顯示出瞬時流量和體積總量,使用廠家切忌改動K值。
不過我們在布線和安裝上還是有些小要求需要加以注意。
三、渦輪流量計的安裝注意事項:
1、變送器的電源線采用金屬屏蔽線,接地要良好可靠。電源為直流24V,650Ω阻抗。
2、保證流體的流動方向與儀表外殼的箭頭方向一致,不得裝反。

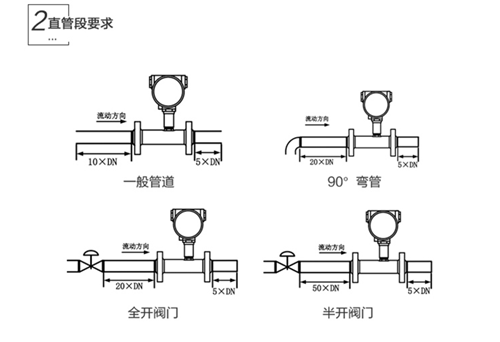

3、變送器應水平安裝,避免垂直安裝,并保證其前后有適應的直管段,一般前10D,后5D。
4、被測介質對渦輪不能有腐蝕,特別是軸承處,否則應采取措施。
5、注意對磁感應部分不能碰撞。
四、渦輪流量計的布線要求
1、渦輪流量計布線位置盡可能遠離電噪聲源(如大功率變壓器、電動機和強電源線)并應避免與動力電源線平行布線。
2、建議在粗的電線末端采用非錫焊的夾緊式接線片。
3、為了防水和機械損傷,將電纜線裝入金屬導管內,但同一根導管內不得有大功率傳輸電纜,(一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率10倍時,兩者不能安裝在同一根導管內)。
4、盡可能采用一根完整的電纜線。
5、對存在較強外磁場的區域,應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界詞源進行屏蔽。
6、防爆型渦輪流量計傳感器電纜線的連接,必須嚴格遵守防爆放大器的有關標準。
五、渦輪流量計使用注意事項
1、安裝渦輪流量計前,管道要清掃。被測介質不潔凈時,要加過濾器。否則渦輪、軸承易被卡住,測不出流量來。
2、投運前先進行儀表系數的設定。仔細檢查,確定儀表接線無誤,接地良好,方可送電。
3、拆裝流量計時,對磁感應部分不能碰撞。
4、安裝渦輪流量計時,前后管道法蘭要水平,否則管道應力對流量計影響很大。
