蒸汽渦街流量計特色及安裝
發布時間：2020-11-20 09:59:27編輯：安量儀表瀏覽:
蒸汽渦街流量計主要用于工業管道中蒸汽介質流體的流量測量，蒸汽渦街流量計特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
一、蒸汽渦街流量計的特色
蒸汽渦街流量計在生產生存的各個場景中使用普遍，它主如果用于工業管道中流動物體的流量丈量,這首要是因?yàn)檎羝麥u街流量計特色。它的首要特色便是是壓力喪失小,量程局限大,精度高,并且在實踐在丈量工況體積流量時簡直不受流體密度、壓力、溫度、粘度等參數的影響。無可動機器整機，是以可靠性高,保護量小。儀表參數能長時間穩固。

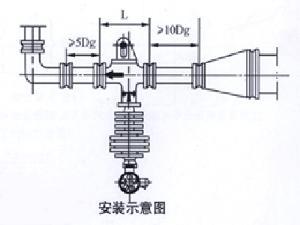

二、蒸汽渦街流量計安裝
蒸汽流量計將配備的專用法蘭分別焊接到管道的上下游直管優上，使專用法蘭和直管段的內徑嚴格垂直與同心；傳感器夾在焊有專用法蘭的上下游直管段上，用螺栓緊固，使上下游直管段與傳感器保持同軸；流量計安裝時應該朝上或水平安裝，介質溫度超過250度，蒸汽流量計加溫壓補償后對管道的上下游直管段長度要求更低。
1、蒸汽渦街流量計必須水平安裝在管道上(管道傾斜在50以內)，安裝時流量計軸線應與管道軸線同心，流向要一致。
2、蒸汽渦街流量計上游管道長度應有不小于10D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。
3、蒸汽渦街流量計安裝點的上下游配管的內徑與流量計內徑相同。
4、為了保證蒸汽渦街流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥(截止閥)，同時應設置旁通管道。流量控制閥要安裝在流量計的下游，蒸汽渦街流量計流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。
